Predstavljanje proizvoda:

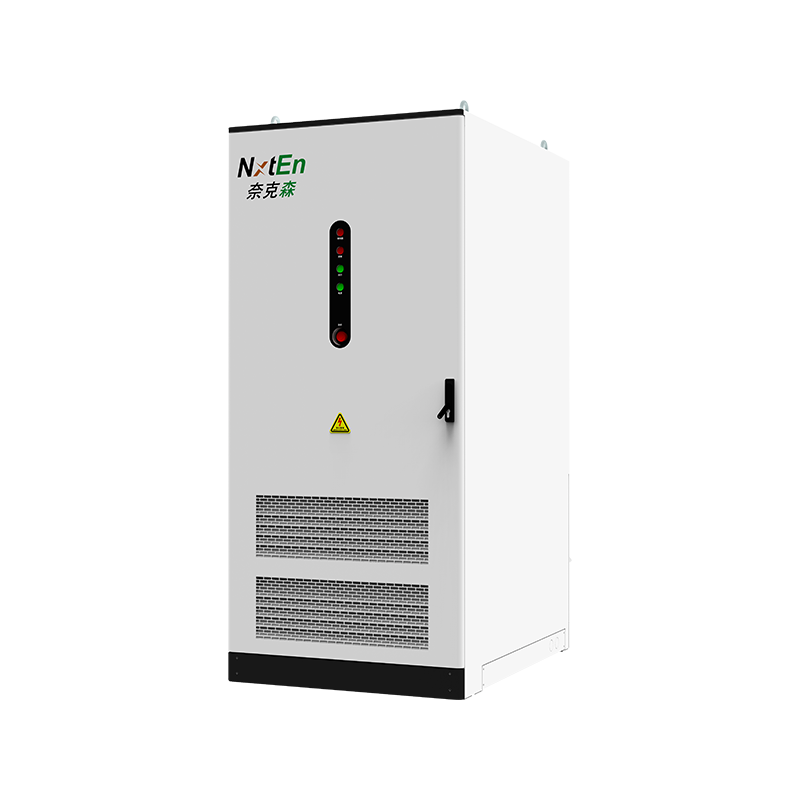

Vanjski komercijalni ormar za pohranu energije (hlađen tekućinom) integrira baterijski sustav litij željezo fosfat (LFP) visoke gustoće energije, inteligentni sustav upravljanja toplinom hlađen tekućinom, dvosmjerni pretvarač za pohranu energije velike snage (PCS) i skalabilni sustav upravljanja energijom (EMS). Koristeći inteligentnu tehnologiju hlađenja tekućinom, proizvod osigurava da svaka baterijska ćelija održava optimalne uvjete rada u različitim okruženjima kroz učinkovito i precizno upravljanje toplinom pomoću rashladne tekućine.
Prednosti i značajke:
1. Dizajn velikog kapaciteta
Usvajajući integrirani dizajn s visokom komorom, jedno kućište integrira veći kapacitet baterije i snažniji PCS sustav. Ovaj okomiti raspored štedi prostor na podu, dopuštajući jednoj jedinici da zadovolji zahtjeve primjene u megavatnim razmjerima. Idealan je za primjene u kojima su zemljišni resursi ograničeni ili gdje je centralno potrebno postaviti pohranu energije iznimno velikog kapaciteta.
2. Inteligentno upravljanje toplinom hlađeno tekućinom
Rashladno sredstvo učinkovito uklanja toplinu iz baterijskih ćelija, značajno poboljšavajući učinkovitost upravljanja toplinom u usporedbi sa zračnim hlađenjem, i može održavati temperaturnu razliku unutar baterije unutar ±2,5°C. Ovo značajno poboljšava dosljednost ciklusa sustava, usporava degradaciju i produljuje životni vijek, osiguravajući stabilan rad u teškim okruženjima u rasponu od -30°C do 50°C.
3. Sustav sigurnosne zaštite
Od optimiziranog, visoko stabilnog litij željezo fosfatnog materijala na razini ćelije, do dizajna otpornog na eksploziju i rasterećenja tlaka na razini modula, do sustava za automatsko gašenje požara s perfluoroheksanonom i uređaja za suzbijanje aerosola na razini sustava, uspostavljen je koordinirani sigurnosni sustav zaštite na četiri razine koji obuhvaća ćeliju, modul, sustav i lokaciju. To omogućuje višedimenzionalno upravljanje potencijalnim rizicima.
4. Smart Cloud Platform Management
Ugrađeni, skalabilni EMS sustav upravljanja energijom podržava IoT pristup i povezivanje s oblakom. Korisnici mogu koristiti platformu u oblaku za središnji i vizualni nadzor i inteligentno upravljanje i održavanje distribuiranih jedinica za pohranu energije, postižući optimizaciju energetske učinkovitosti, upozorenja o greškama i prilagodbe politike, značajno poboljšavajući radnu učinkovitost i smanjujući troškove održavanja.
Scenariji primjene:
● Pomoćne usluge na strani mreže
● Rezervno napajanje za kritične objekte
● Integracija PV-Storage-Charging
● Velika nadmorska visina i surovo okruženje
Nxten vanjski komercijalni i industrijski visoki ormarić za pohranu energije (hlađen tekućinom) napredno je rješenje za pohranu energije s baterijskim ćelijama litij-željeznog fosfata (LFP), inteligentnim tekućinskim hlađenjem i skalabilnim
EMS arhitektura, posebno projektirana za aplikacije na visokoj nadmorskoj visini.
Tipične primjene:
1. Pohrana energije na strani mreže
● Pik brijanja i regulacija učestalosti
● Integracija obnovljive energije
2. Komercijalni i industrijski (C&l)
● Energetska arbitraža
● Rezervno napajanje
3. Velika nadmorska visina i surovo okruženje
● Highland Microgrids (24.000 m)
● Rad pri ekstremnim temperaturama
4. Izvanmrežna i sigurnosna rješenja
● Otočna/rudarska snaga
● Telekomunikacijske bazne stanice
5. Integracija punjenja PV pohrane
● Stanice za punjenje električnih vozila
Značajke:
● Kompaktni i modularni dizajn
● Inteligentno upravljanje toplinom
● Višeslojna sigurnosna zaštita
● Pametno upravljanje temeljeno na oblaku
| Model | NKS ESS-xx-x-IL(xx=100/120,x=215/241) | NKS ESS-xx-x-IL(xx=110/130,x=232/261) |
| Nazivni napon | 768V | 832V |
| Nazivna energija | 215/241kWh | 232/261 kWh |
| Količina pakiranja | 5S1P | 5S1P |
| AC napon | 380±15%Vac, 50/60Hz | |
| Nazivna snaga | 100/120kW | 110/130kW |
| Harmonijsko izobličenje napona THDV (s linearnim opterećenjem) | <3% | |
| Životni ciklus (kapacitet≥75%) | 7500 @ 100% DOD, RT | |
| Učinkovitost | 88% | |
| IP ocjena | IP54 | |
| Dimenzije (Š*D*V) | Š1385*D1400*V2420±5 mm | |
| Težina | 3,17T±10kg | 3,2T±10kg |
| Upravljanje vatrom | Kompozitni detektor | |
| Upravljanje toplinom | Hlađenje tekućinom | |
| Komunikacija | CAN/Modbus/TCPIP | |
About Nxten
0㎡
0+
0+
0+
What’S News
Ovo vanjski komercijalni i industrijski ormar za pohranu energije (hlađen tekućinom) je napredni sustav za pohranu energije dizajniran za visokoučinkovite i stabilne energetske primjene. Duboko integrira sustav litij-željezo-fosfatnih baterija visoke gustoće energije, inteligentni sustav toplinskog upravljanja hlađen tekućinom, dvosmjerni pretvarač za pohranu energije velike snage i skalabilni sustav upravljanja energijom unutar jednog industrijskog metalnog ormarića. Omogućuje sigurnu, pouzdanu i kontinuiranu podršku za napajanje za različite scenarije, uključujući komercijalne parkove, elektroenergetska postrojenja, industrijsko skladištenje energije na strani opterećenja i novu energetsku infrastrukturu. Njegov sveukupni dizajn daje prioritet visokoj učinkovitosti, visokoj sigurnosti i ultra-dugom vijeku trajanja, održavajući stabilne performanse čak i u teškim vanjskim okruženjima, što ga čini jednim od vrhunskih rješenja za moderne sustave za pohranu energije.
Najveća tehnološka prednost ovog ormara za pohranu energije leži u korištenju tehnologije inteligentnog hlađenja tekućinom. U usporedbi sa zračnim hlađenjem, hlađenje tekućinom postiže učinkovitiju i ravnomjerniju izmjenu topline između baterijskih ćelija kroz cirkulaciju rashladne tekućine u zatvorenim cijevima. Rashladna tekućina izravno dolazi u kontakt s površinom za disipaciju topline baterijskih modula, brzo upijajući toplinu generiranu tijekom rada baterije uz izuzetno visoku učinkovitost prijenosa topline, a zatim otpuštajući toplinu u okolinu kroz vanjski hladnjak. Inteligentni sustav kontrole temperature prati temperaturu svake ćelije ili modula u stvarnom vremenu i automatski prilagođava intenzitet hlađenja prema promjenama opterećenja, održavajući ekstremno nisku temperaturnu razliku u cijelom ormaru za pohranu energije.
Dvosmjerni PCS velike snage instaliran unutar ormarića za pohranu energije energetsko je čvorište sustava, omogućavajući visokoučinkovitu pretvorbu energije i dvosmjerni protok energije. Bilo da baterije punite električnom energijom proizvedenom iz mreže ili fotonapona, ili otpuštate pohranjenu energiju u opterećenje ili mrežu kada je to potrebno, PCS osigurava pouzdan prijenos energije s visokom učinkovitošću pretvorbe, brzim dinamičkim odzivom i stabilnim izlazom.
Prateći skalabilni EMS je inteligentni mozak ormara za pohranu energije, odgovoran za cjelokupno upravljanje životnim ciklusom energije. Analizirajući podatke iz više izvora kao što su status baterije, temperatura okoline, potražnja za električnom energijom i podaci o cijeni električne energije u stvarnom vremenu, EMS može automatski optimizirati strategije punjenja i pražnjenja, postižući vršno brijanje i punjenje dolje, optimizaciju troškova energije, kolaborativno upravljanje fotonaponskim pohranama i regulaciju frekvencije mreže, između ostalih funkcija. U međuvremenu, EMS podržava daljinski nadzor, rano upozorenje o kvaru, analizu velikih podataka i upravljanje klasterima s više uređaja, čineći rad i održavanje inteligentnijim i profinjenijim, smanjujući teret ručnih inspekcija i dalje produžujući životni vijek sustava kroz optimizaciju algoritama.
Što se tiče konstrukcijskog dizajna, vanjski ormar za pohranu energije hlađen tekućinom ima metalnu školjku visoke čvrstoće, otpornu na koroziju, vodootpornu i otpornu na prašinu, koja obično ima ocjenu IP54 ili višu, sposobnu izdržati učinke vanjskih okruženja kao što su vjetar, pijesak, kiša, snijeg i visoka vlažnost. Interni modularni dizajn omogućuje racionalan raspored komponenti kao što su baterijski sustav, PCS, EMS i jedinica za hlađenje tekućinom, olakšavajući instalaciju, rad, održavanje i proširenje. Korisnici mogu proširiti kapacitet ili povećati snagu paralelnim povezivanjem više ormara za pohranu energije u skladu sa stvarnim potrebama primjene, dajući sustavu izuzetno visoku fleksibilnost i prilagodljivost.
Ningbo Nxten Energy Technology Co., Ltd. je profesionalni proizvođač vanjski komercijalni i industrijski ormar za pohranu energijes . Njegovi vanjski komercijalni i industrijski ormari za pohranu energije hlađeni tekućinom, sa svojim preciznim i učinkovitim mogućnostima upravljanja toplinom, snažnom izvedbom regulacije energije, inteligentnim sustavom upravljanja energijom i izvrsnom prilagodljivošću okolišu, postali su idealan izbor za scenarije pohrane energije velikih razmjera.
